Qu'est-ce que la platine de boîte automatique (TCU) et quelle est votre génération ?
La platine de boîte automatique, souvent appelée TCU (Transmission Control Unit) ou mécatronique, est le véritable cerveau de votre transmission. C'est une carte électronique plongée dans l'huile de la boîte, chargée de lire la vitesse des composants internes pour ordonner le passage des rapports en douceur.

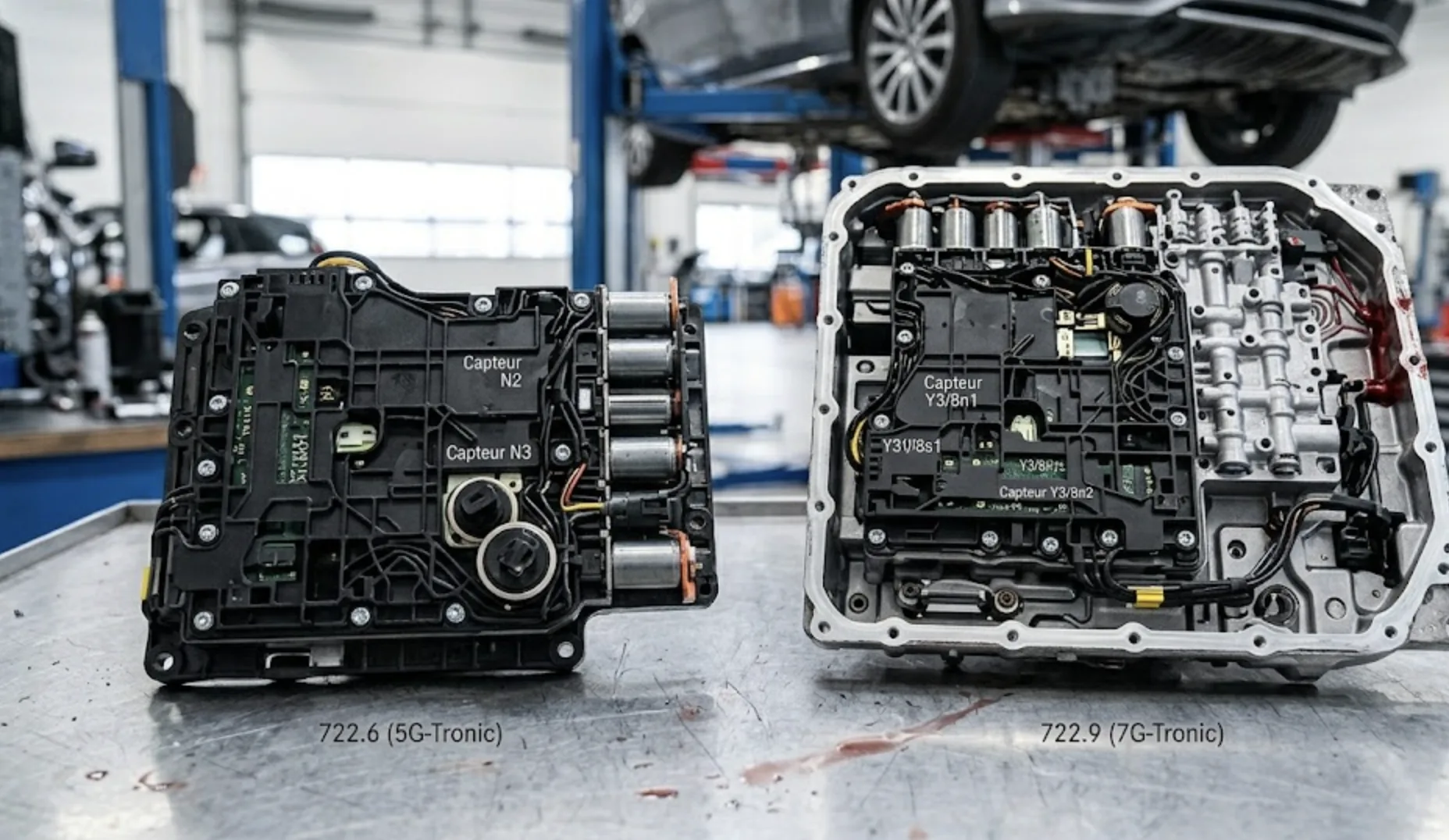

Chez Mercedes, trois générations sont particulièrement touchées par des pannes récurrentes de ce composant :
- La boîte 5G-Tronic (722.6) : Très robuste, mais de l'huile peut remonter par le connecteur jusqu'à la platine, et ses deux capteurs de régime, intégrés à la platine, finissent par lâcher.
- La boîte CVT (722.8) : Montée sur les Classe A (W169) et B (W245), dont la chaîne et les poulies du variateur s'usent aussi, avec des symptômes proches.
- La boîte 7G-Tronic (722.9) : La plus complexe : le calculateur est intégré à la platine avec les capteurs de régime de turbine et interne, le point faible le plus souvent cité sur cette boîte.
Quelle boîte équipe votre Mercedes ?
Les Classe A et B à boîte automatique de 2004 à 2012 utilisent la CVT 722.8, la 7G-Tronic 722.9 équipe les modèles plus haut de gamme dès 2003, et la 9G-Tronic (725.0) est une autre boîte, non couverte ici.
Évaluez votre panne de boîte auto
Répondez à 2 questions pour identifier le problème de votre Mercedes et trouver la solution la plus économique.
Comment se manifeste votre problème ?
Quel est le type de votre boîte automatique ?
Comment savoir si la platine de votre Mercedes est défectueuse ?
Les symptômes physiques en conduite
Avant même de brancher un outil de diagnostic, le comportement de votre véhicule est un excellent indicateur. Une platine défectueuse met le système en sécurité pour protéger la mécanique. Vous constaterez généralement :
- La boîte de vitesses reste bloquée sur un seul rapport (le plus souvent en 1ère ou 2nde).
- Des accoups violents se font ressentir au passage des vitesses, ou lors de l'engagement de la marche arrière (R) ou de la marche avant (D).
- Le message d'alerte "Transmission : aller à l'atelier" s'affiche au tableau de bord.
- La lettre "F" (Fault) clignote ou remplace la position "D" sur l'écran central, indiquant un passage en mode dégradé.
Les codes défauts à la valise (OBD) selon votre boîte
Si vous disposez d'un lecteur OBD, la lecture des codes d'erreur oriente le diagnostic sans le clore : lisez aussi les valeurs réelles de régime. Les codes varient selon la génération de votre transmission :
Pour les boîtes 722.6 et CVT 722.8 :
- P0715 : Signal du capteur de régime d'entrée en défaut.
- P0722 : Le signal du capteur de régime de sortie (Y3/8n3) n'est pas disponible.
- P0730 : Rapport de démultiplication non plausible (peut aussi être mécanique).
- P0793 : Le signal du capteur de régime de l'arbre intermédiaire n'est pas disponible.
Pour la boîte 7G-Tronic (722.9) :
- P0717 / P0718 : Signal du capteur de régime de turbine VGS (Y3/8n1) indisponible ou défectueux.
- P2767 / P2768 : Signal du capteur de régime interne VGS (Y3/8n2) indisponible ou défectueux.
Les solutions : Pourquoi la réparation est supérieure au remplacement (L'avantage Plug & Play)
Face à un diagnostic confirmant la mort de la platine, le premier réflexe est souvent de chercher une pièce d'occasion ou d'en commander une neuve. C'est une erreur qui peut vous coûter cher.
Sur une 7G-Tronic, le calculateur de boîte (VGS) est intégré à la platine. Une platine neuve ou d'occasion doit être programmée à partir du VIN de votre véhicule et codée (codage SCN) avec l'outil de diagnostic constructeur, faute de quoi la boîte passe en défaut.
La meilleure solution ? Faire réparer votre propre platine par un spécialiste en électronique automobile.
En rénovant les capteurs de vitesse défectueux de votre pièce d'origine, vous conservez toutes les données de programmation. Le remontage se fait donc sans reprogrammation : vous réinstallez la platine, vous faites le niveau d'huile, et vous pouvez reprendre la route.
Et si la platine n'est pas en cause ?
Un patinage avec montée du régime, des vibrations à vitesse stabilisée ou des fuites d'huile visibles signalent plutôt une usure interne (embrayages, convertisseur, chaîne et poulies sur la CVT) que la platine réparée ne corrigera pas : demandez alors un diagnostic mécanique complet.
Démontage et expédition : Les pièges à éviter (Spécial DIY)
Si vous décidez de réaliser l'opération vous-même (DIY) pour envoyer la pièce en réparation, une extrême prudence est de mise lors du démontage du carter et de la dépose du bloc hydraulique (Valve Body).

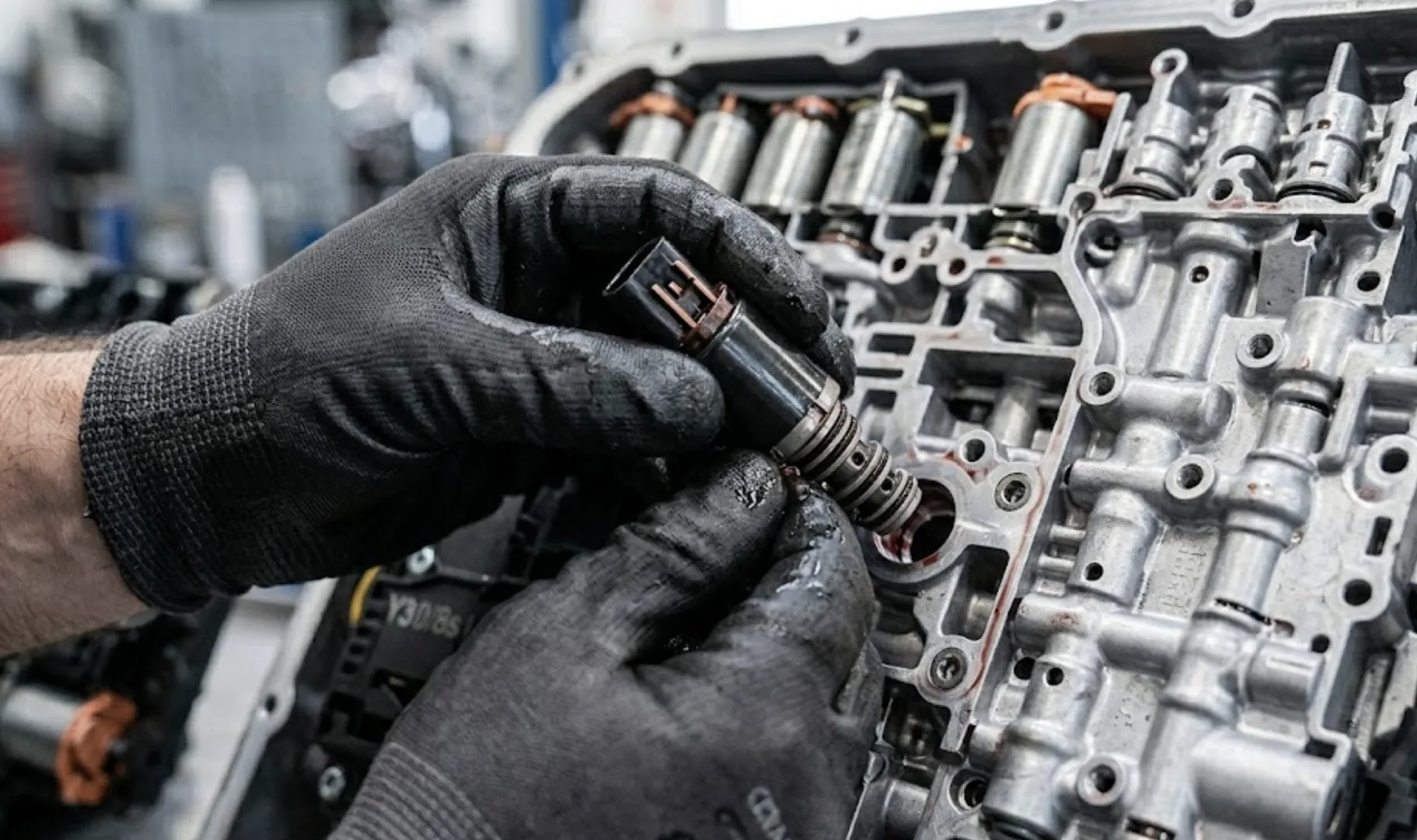

Prenez également le temps d'étiqueter chaque électrovanne (solénoïde) avec un marqueur avant de les retirer pour séparer la platine en plastique noir du lourd bloc en aluminium. Un mauvais ordre de remontage provoquera de graves dysfonctionnements.
Enfin, pour l'expédition par la poste, emballez la platine électronique dans plusieurs couches épaisses de papier bulle et calez-la fermement dans un carton rigide. Les capteurs de vitesse cylindriques qui dépassent de la carte sont extrêmement cassants.
Remontage et vidange : L'astuce infaillible pour le niveau d'huile
Le changement de la platine implique de vider l'huile de la boîte. Cette intervention doit obligatoirement s'accompagner d'une vidange dans les règles de l'art, incluant la pose d'une crépine (filtre) neuve, d'un joint de carter neuf, et d'une huile fluide de transmission (ATF) respectant strictement les normes Mercedes.

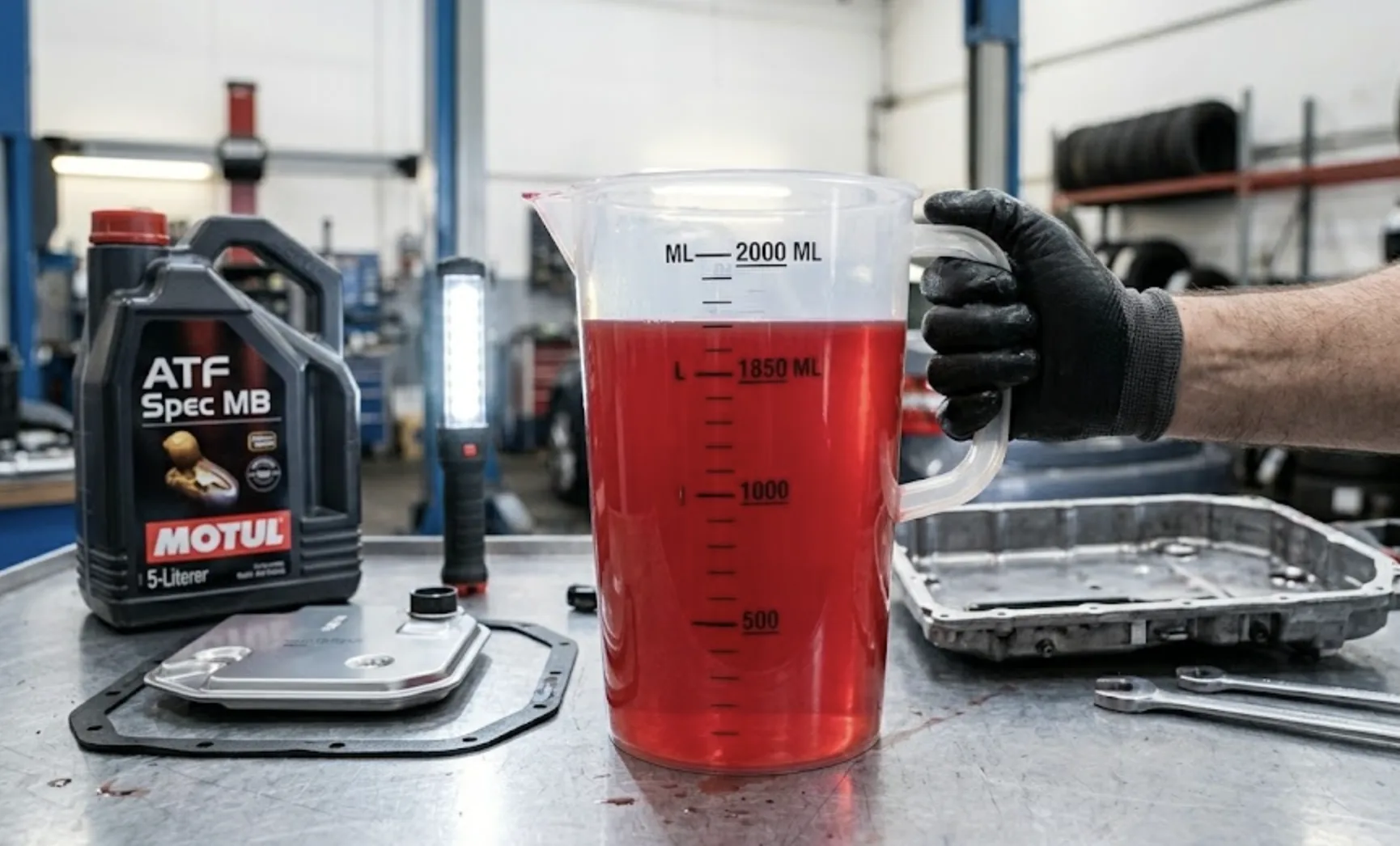

L'astuce de pro pour faire le niveau sans jauge :
De nombreuses boîtes Mercedes n'ont pas de jauge d'huile accessible depuis le compartiment moteur, ce qui rend le remplissage angoissant. L'astuce consiste à récupérer l'intégralité de l'ancienne huile vidangée dans un grand bac ou pichet gradué au millilitre près. Il vous suffira ensuite de réinjecter la quantité très exacte de fluide ATF neuf que vous avez retirée. Cela donne le bon ordre de grandeur, mais le niveau se contrôle ensuite à la température prescrite (de l'ordre de 40 °C sur une 7G-Tronic).
Ces pannes de boîte automatique sont particulièrement fréquentes sur certaines années de la Classe B : notre dossier sur la Mercedes Classe B, les modèles à éviter liste les versions les plus exposées à ce défaut et les kilométrages auxquels les problèmes apparaissent.
